Fuente de Alimentación de Alto rendimiento para COMMODORE 64 Y 1541 II

Fuente de alimentación de alto rendimiento para el Commodore 64 y una 1541-II

con protección de sobrevoltaje.

Diseñada por Ready/Level 64

PRECAUCIONES:

Los siguientes son consejos más que unas instrucciones reales de como construir una fuente de alimentación. Si necesitas cualquier ayuda no dudes en contactar conmigo en: readylevel64(arroba)gmail.com.
Hay que tener precaución especialmente con la parte de alta tensión, 110/220 Vca,
peligro de muerte.
Serán necesarios algunos conocimientos de soldadura y electrónica para realizar este
montaje.

• Especificaciones de voltajes de salida:

Las salidas de la fuente de alimentación so: 5 Vcc, 12 Vcc y 9 Vca.

• Especificaciones de los transformadores principales:

Transformador 1_110V/220Vca a 9VCA/10VA
Transformador 2_110V/220Vca a 16-24VCA /35VA

Salida 5 Vcc:

 La salida de 5 Vcc la generamos usando un regulador de voltaje del tipo LM2576-5 que
es capaz de entregar hasta 3A.

La etapa de 5Vcc tiene una protección contra sobre tensiones basada en un MC3423
(circuito palanca de detección de sobretensión). El umbral de sobretensión se puede
ajustar mediante R1 y R2. En mi proyecto he usado R1= 6,3 KOHM y R2= 5,88 KOHM
provocando el corte a los 5,4 V (Vcorte=2,6x(1+R1/R2)), pero se pueden usar valores
similares. He considerado que el valor de R1 + R2 debe estar alrededor 10KOHM.
Considerando que el voltaje de corte no debería ser mayor de 5,5V (5,5V es normalmente
el voltaje más bajo de los máximos permitidos por los circuitos integrados del ordenador,
normalmente los chips de la RAM). Sería conveniente probar el voltaje de corte usando una
fuente de voltaje regulable y asegurándose de que el circuito dispara al llegar al umbral
deseado. Cuando el MC3423 detecta una sobre tensión se abre la palanca SCR (MCR69),
que provoca un cortocircuito entre 5V y 0V, el fusible de 3A se funde y la alimentación se
corta. Hay que procurar poner el condensador C4 lo más cerca posible de R1, R2 para evitar
falsos cortes del sistema de control de sobrevoltaje.

Las pistas trazadas o las patas de los componentes deben ser lo más cortas posibles para
reducir las interferencias electromagnéticas. Los condensadores de salida deben ser del tipo,
baja ESR.Con el fin de reducir el rizado de la tensión de salida, colocar un condensador de
100 microF y bajo ESR lo más cerca posible de la salida de la fuente de alimentación.

Mi fuente de alimentación tiene un rizado máximo de 90mV de pico a pico, sin el condensador
de salida este puede llegar hasta los 200mV pico a pico o más.

Salida 12 Vcc:

Los mismos principios que he explicado para la fase de 5Vcc valen para la de 12Vcc.
Solo cambia la protección contra sobretensiones.

12Vcc utilizan un diodo zener de 13V para el circuito sensor de sobretensión ya que los
12Vcc no exigen un umbral de activación tan preciso.

coloca el C3 lo más cerca posible al diodo zener.

Asegurate de testear todas las salidas de la fuente con y sin carga antes de conectarla al
Commodore. Puedes comprar unas resistencias de potencia para este fin. Protege todos los
cables de 110/220Vca que queden sueltos con manguito termoretractil, es importante que no
se dañen.

Asegurate de que tienes el voltaje correcto en cada pin:



Imágenes de mi prototipo de fuente de alimentación de alto rendimiento.

Como puedes ver se me olvido el manguito termoretractil el los cables de alta tensión.

LED rojo: como indicación de los 12Vcc.

LED verde: como indicación de los 5Vcc.

Posiblemente convendría usar una caja más grande o otro tipo de encapsulado, pero esto
es al gusto, claro.

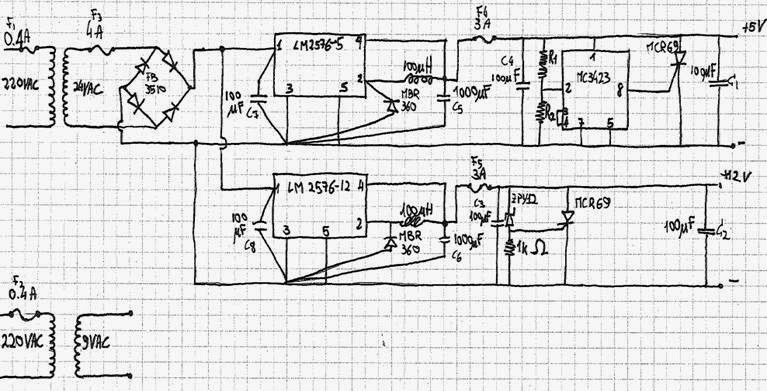

Esquema completo:



Lista de materiales:

• 1 x transformador 110V/220Vca a 9Vca / 10VA
• 1 x transformador 110V/220Vca a 16-24Vac / 35VA
• 1 x FB3510 puente de diodos.
• 1 x LM2576-5 3A Regulador de voltaje paso bajo.
• 1 x LM2576-12 3A regulador de voltaje paso bajo.
• 2 x MBR360 Diodo Shottky.
• 2 x 100microH inductancia.
• 1 x R1,R2 series (R1=6,3KOHM, R2=5,88KOHM) 0,25W
• 1 x MC3423 circuito palanca de detección de sobrevoltaje.
• 2 x MCR69 palanca SCR.
• 1 x ZPY13 13V diodo zener 0,25W.
• 2 x 100microF 50V condensador electrolítico (C7,C8)
• 2 x 1000microF 25V condensador electrolítico, bajo ESR.
• 4 x 100microF 25V condensador electrolítico, bajo ESR.
• 2 x 0,4 A fusible para 220Cac o 0,8A para 110Vac.
• 1 x 4A fusible + base porta fusible.
• 1 x 3A fusible + base porta fusible.
• 1 x 1KOHM 0,25W.
• Varios conectores
• Un disipador de calor común para los reguladores de voltaje o dos separados.

Saludos Ready

Traducido por Almighty God
